Esta innovadora turbina eólica, diseñada en SolidWorks, combina la eficiencia de un diseño moderno con los principios clásicos de la hélice de Arquímedes. Su estructura optimizada permite una captación eficaz del viento, transformándolo en energía renovable de forma sostenible. A continuación, podrás interactuar con el modelo 3D del CAD, explorando en detalle sus características y funcionalidad, lo que te permitirá comprender mejor cómo esta solución energética avanzada trabaja en la práctica.
¡Si tienes un dispositivo Android puedes interactuar con gafas VR!
Este diagrama metodológico representa un proceso integral para el desarrollo de una turbina eólica de alta eficiencia. Abarca desde el análisis y diseño inicial hasta la implementación tecnológica, integración, pruebas y optimización final. Nuestro enfoque sistemático ofrece una solución energética renovable y sostenible, combinando innovación en modelado CAD, simulaciones aerodinámicas, fabricación de prototipos y un sistema de control avanzado. Nuestro equipo multidisciplinario está listo para guiarlo a través de cada etapa, asegurando un producto final confiable y eficiente.

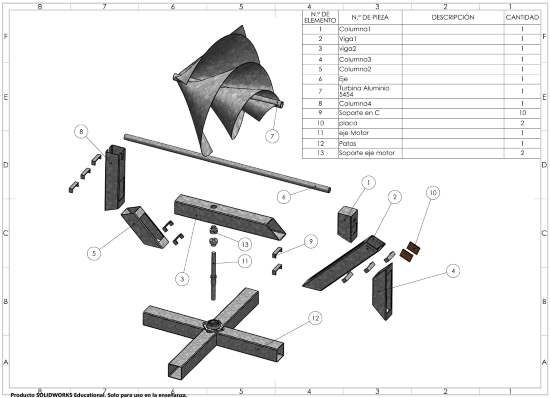

Diseñada y construida íntegramente por el equipo Sepheda, esta turbina de hélice de Arquímedes transforma energía eólica con alta eficiencia. Su estructura modular, rotor en espiral y soporte robusto aseguran un funcionamiento estable, ideal para aplicaciones educativas, experimentales o de generación sostenible a pequeña escala.
Este circuito, diseñado por Sepheda, integra el rectificador de potencia, sensórica de voltaje y corriente, y conexiones hacia el controlador MPPT y la batería. Optimiza la conversión de energía eólica capturada por la turbina, permitiendo monitoreo preciso mediante una ESP32 V1 y el convertidor analógico-digital ADS1115.

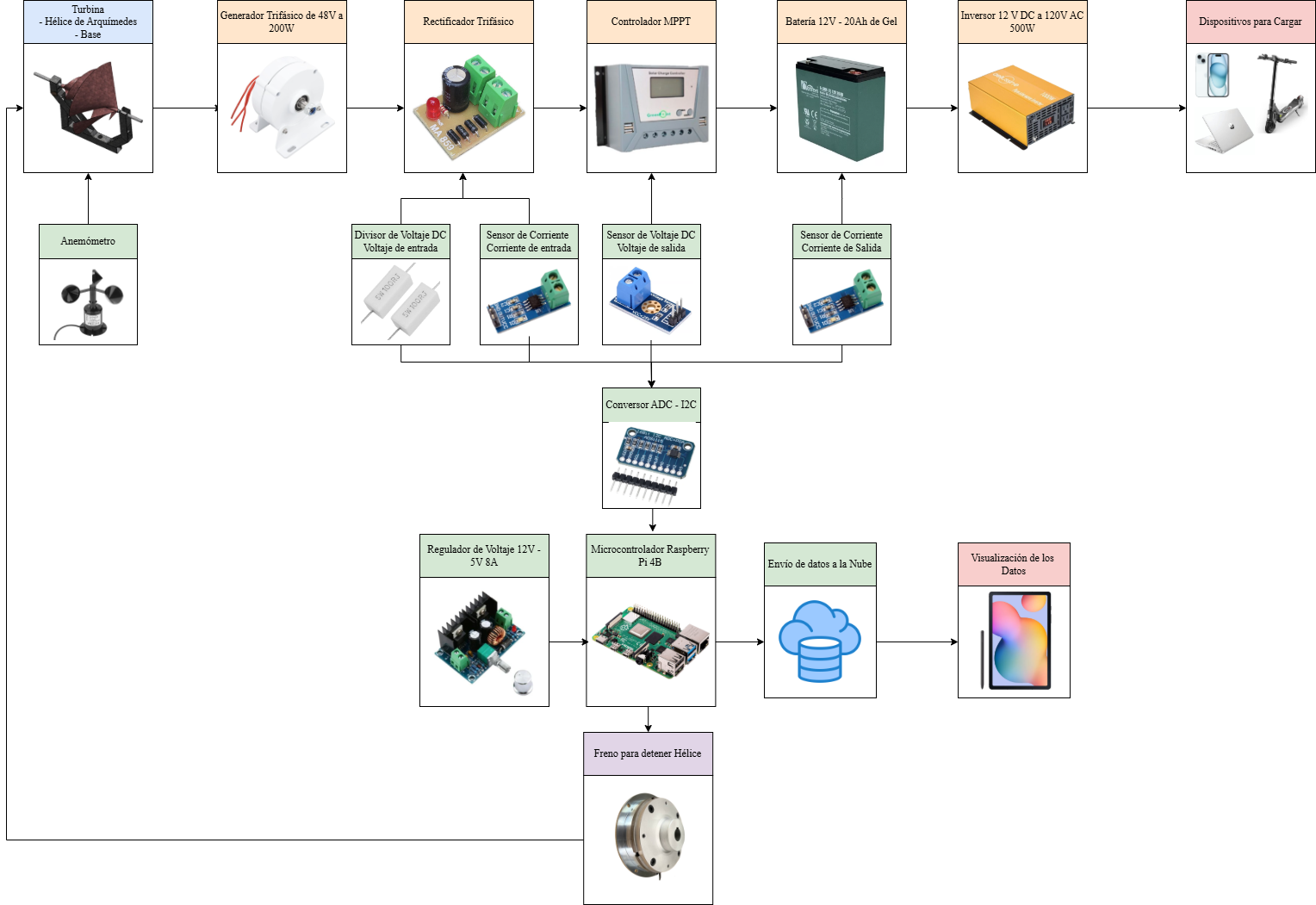

Este diseño integra desde la estructura mecánica de una turbina de hélice de Arquímedes hasta el almacenamiento en baterías y el monitoreo con sensórica conectada a una ESP32. Los datos se envían a la nube para visualizar en tiempo real el estado del sistema y los dispositivos alimentados.

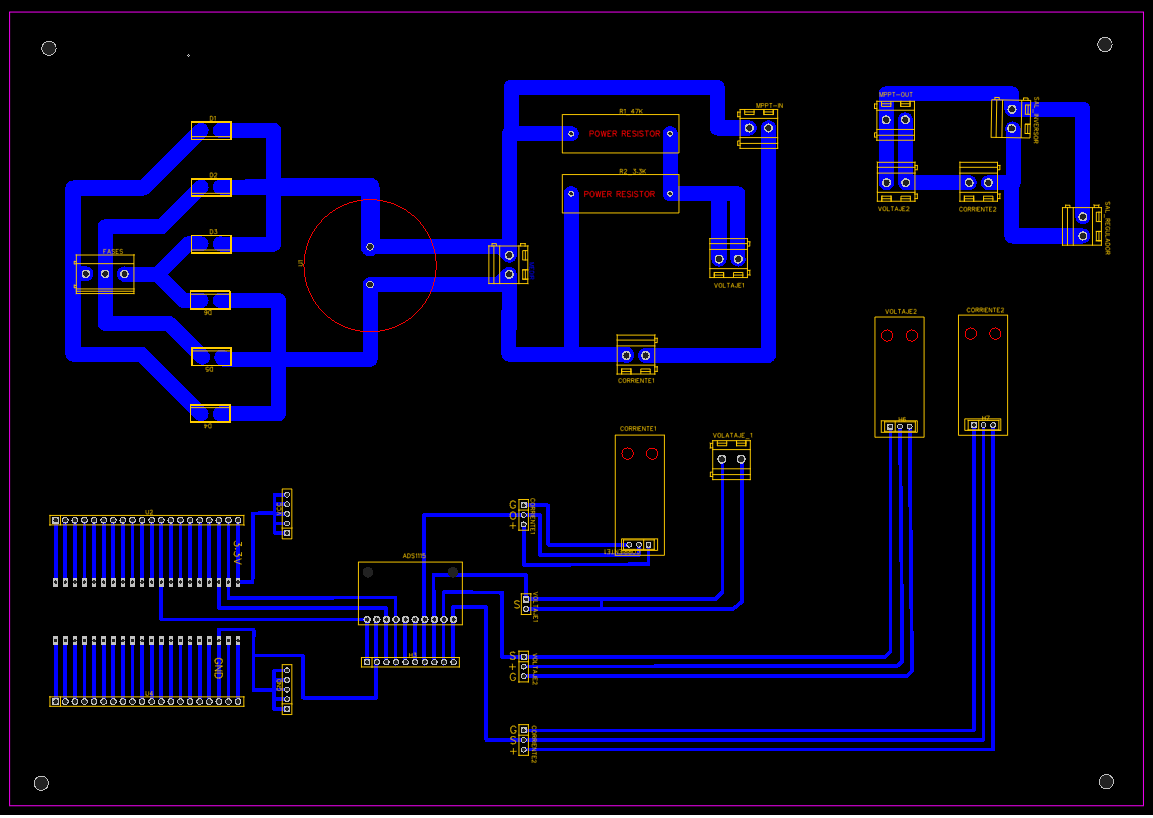

El equipo de electrónica de Sepheda diseñó esta PCB para centralizar el monitoreo y control del sistema eólico. Integra sensores de voltaje y corriente en múltiples puntos del circuito, junto con divisores de voltaje de precisión y resistencias de potencia para el acondicionamiento de señales. Las pistas de alto grosor están optimizadas para manejar corrientes elevadas desde el generador y hacia el inversor, garantizando seguridad y eficiencia.

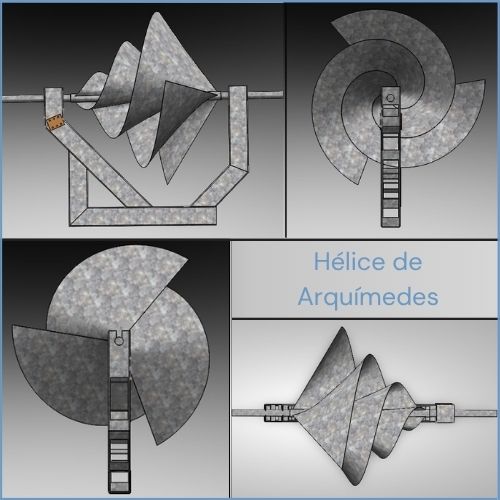

La turbina emplea una hélice en espiral de Arquímedes, mejorando la captación del viento a bajas velocidades. Su diseño aerodinámico reduce la resistencia al aire, aumentando la eficiencia y optimizando la distribución de las fuerzas de sustentación para una mayor producción de energía.

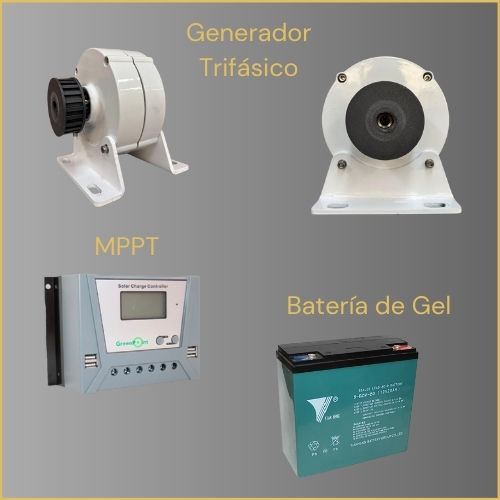

El sistema convierte la energía eólica en electricidad, almacenándola en una batería de litio para cargar dispositivos como celulares, computadoras y patinetas eléctricas. Con un inversor que convierte la energía en corriente alterna, ofrece una solución eficiente y autónoma, ideal para zonas sin acceso a la red eléctrica.

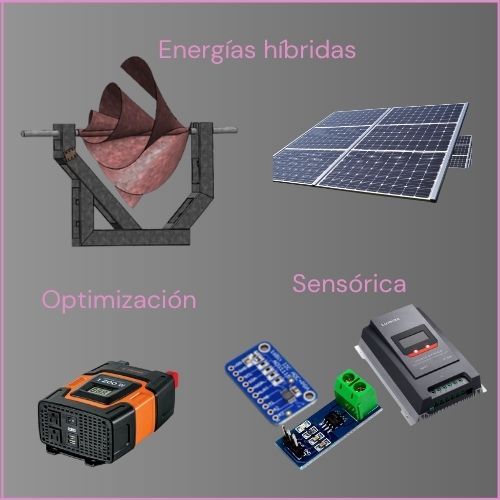

El sistema híbrido permitirá combinar la energía generada por la turbina de hélice de Arquímedes con otras fuentes renovables, como paneles solares. Este enfoque garantiza una producción energética más estable y continua, incluso en condiciones ambientales variables. La gestión inteligente de estas fuentes asegura la eficiencia y optimización del uso energético.

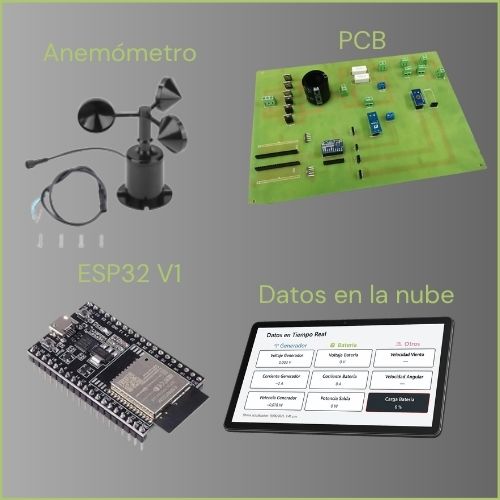

Los datos clave como la velocidad del viento, el voltaje, la corriente y la velocidad angular del generador se transmiten en tiempo real y son enviados a la nube utilizando Firebase. Esto permite un monitoreo remoto continuo y facilita la supervisión del sistema a través de una ESP32 V1.
